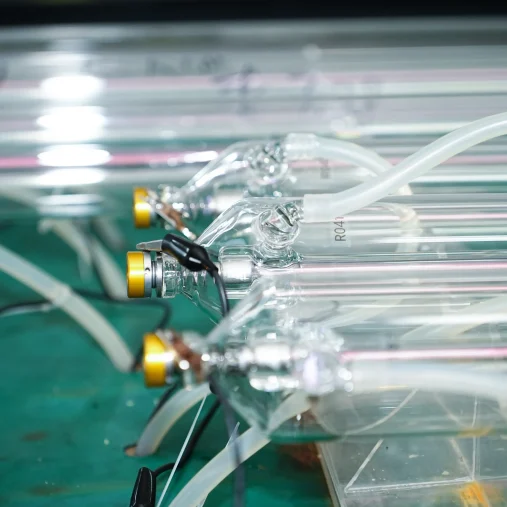

Como substituir o tubo de laser de CO2: um guia passo a passo

Um tubo de laser de CO2 é o coração do seu sistema — e o componente mais frequentemente responsabilizado por perdas de produção. Substituí-lo e calibrá-lo corretamente exige mais do que simplesmente soltar o tubo antigo e ligar um novo. Se feito de forma incorreta, isso compromete a qualidade do feixe, a vida útil do tubo e a segurança do operador.

Na eCO2laser (Hengkuai Laser), seguimos a doutrina: “A Vida em Primeiro Lugar, Desenvolvimento Seguro. Segurança em Primeiro Lugar, Prevenção em Primeiro Lugar.” Aqui está nosso procedimento testado em fábrica, passo a passo.

Ópticas sujas ou desalinhadas — e não o tubo — são a causa n.º 1 de baixa potência. Descarte essas possibilidades primeiro, além do fluxo de refrigerante e das configurações de PSU/corrente. Sintomas genuínos do tubo: a potência permanece baixa após a limpeza, a saída oscila, rachaduras ou arcos elétricos visíveis, ou o tubo não dispara mais.

• Desligue e bloqueie a rede elétrica; os tubos de CO2 operam a mais de 20 kV.
• Descarregue o circuito de alta tensão e verifique com um multímetro antes de tocar no cabo de conexão.
• Nunca dispare sem líquido de arrefecimento — o disparo a seco pode destruir um tubo instantaneamente.
• Use óculos de segurança para laser (10.6 μm) e luvas isolantes; manuseie o vidro com cuidado.

1. Desligue, descarregue e drene as linhas de refrigeração.
2. Identifique os fios HV (ânodo) e LV (retorno) antes de desconectá-los.
3. Marque as posições das braçadeiras e a altura do feixe — isso economiza horas de realinhamento.
4. Solte as braçadeiras, levante o tubo uniformemente e embale-o (você pode precisar dele para RMA).

1. Monte o tubo nas posições marcadas — firme, mas sem tensão mecânica (uma das principais causas de falha precoce).
2. Conecte o refrigerante com água destilada/deionizada; verifique se há vazamentos antes do acionamento.
3. Conecte HV → ânodo, LV → cátodo; mantenha o retorno LV isolado do terra.
4. Confirme se os intertravamentos (fluxo de água, porta) estão fechados.

1. Acione com corrente baixa primeiro e permita o aquecimento.
2. Teste de queima em fita: dispare na fita térmica — um feixe Modo fundamental TEM00 em boas condições deixa uma marca redonda e uniforme; uma forma de crescente ou um rastro indica desalinhamento.
3. Recentralize o feixe em cada espelho (1 → 2 → 3) em direção à mesa de trabalho.

1. Defina a corrente máxima de operação exatamente conforme a folha de dados — nunca a exceda.
2. Verifique com um medidor de potência a laser; confirme o modo CW, não pulsado.
3. Observe a estabilidade por 5–10 min; uma flutuação de ±5–8% é normal, oscilações maiores indicam problemas no líquido de arrefecimento ou na fonte de alimentação, não no tubo.
4. Execute um corte/gravação de teste nas suas configurações reais de produção.

☐ Sem vazamentos, fluxo correto, setpoint do chiller adequado

☐ Polaridade correta, conexões seguras

☐ Feixe centralizado em cada espelho

☐ Corrente dentro dos limites da folha de dados

☐ Potência verificada e estável
